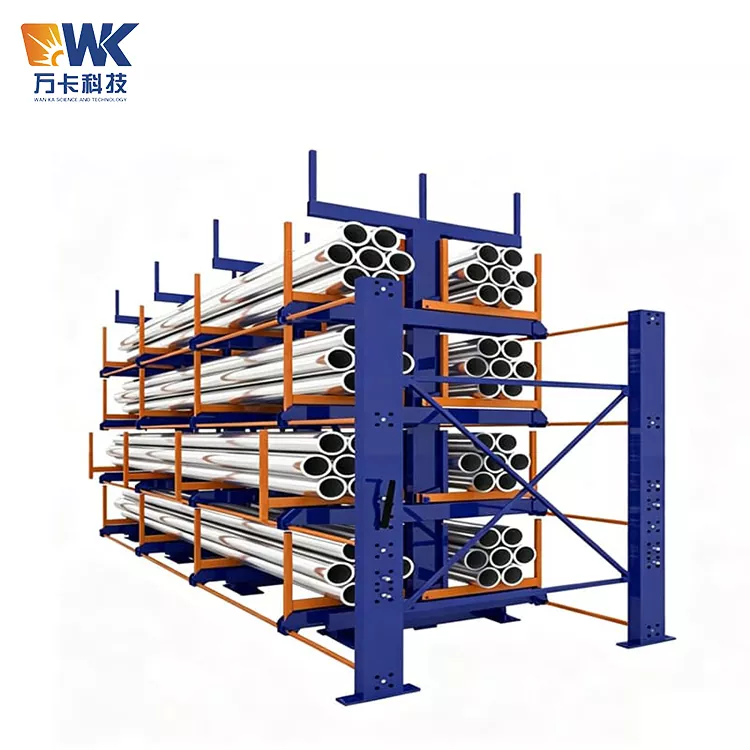

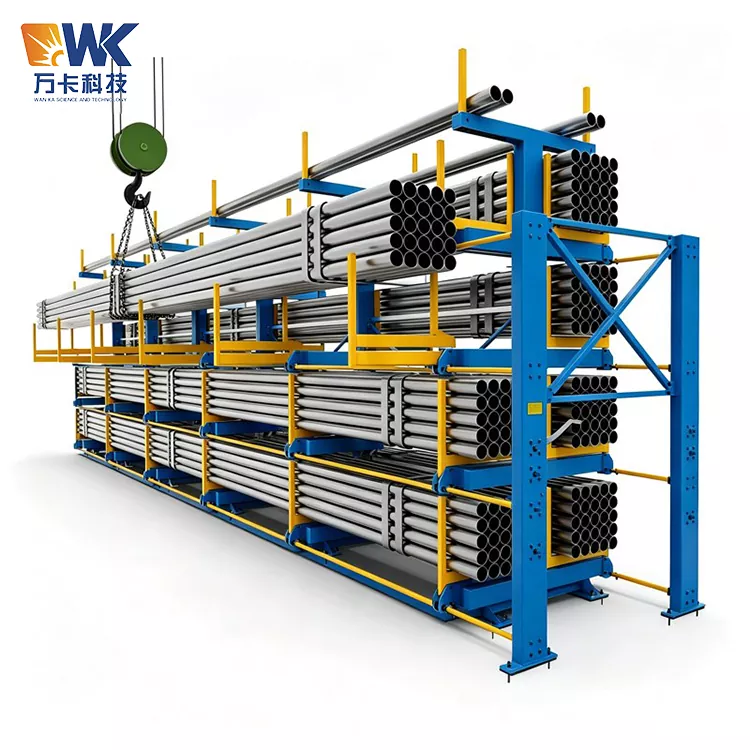

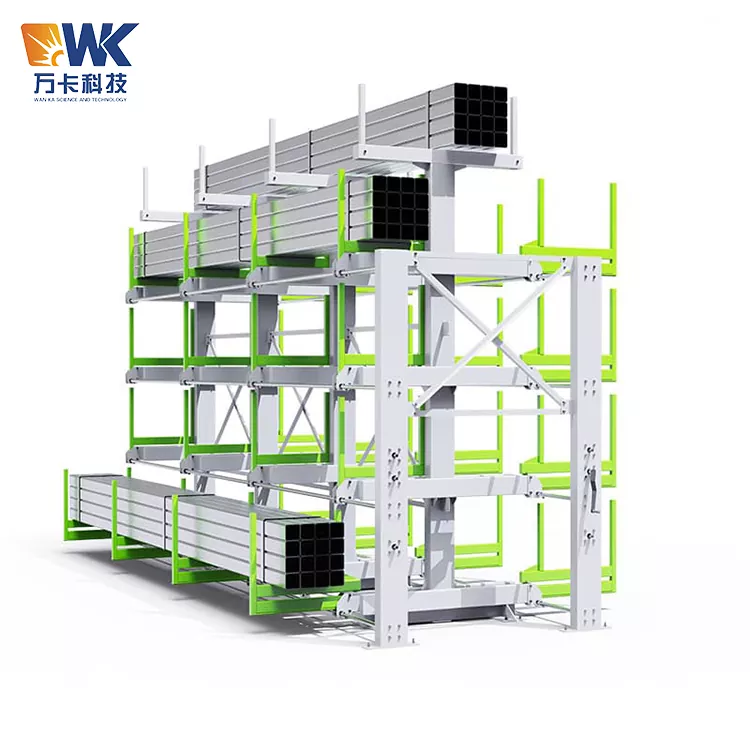

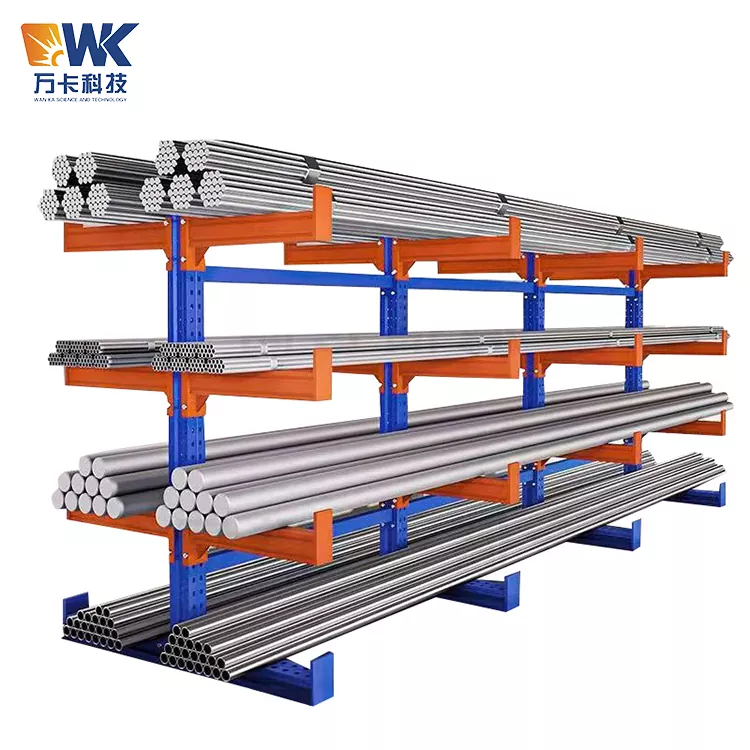

90 Magazzino profili manuale

Il magazzino con profili manuali 90 fornito da Wanka Factory appartiene alla categoria delle scaffalature manuali per carichi pesanti. È diverso dagli scaffali di stoccaggio dei profili azionati elettricamente. L'intero sistema operativo è azionato da un ingranaggio a vite senza fine a manovella e da una struttura a ruota elicoidale per spostare la cremagliera e l'asta della vite, ottenendo il movimento telescopico del cantilever. L'intero processo non richiede il collegamento a linee elettriche esterne. Non sono presenti componenti di controllo elettrici e non vi è alcun rischio di incendio del circuito. È la soluzione di stoccaggio verticale preferita per officine a prova di esplosione, aree di fabbrica senza punti di alimentazione stabili e scenari di estrazione di materiali a bassa frequenza.

Principio di funzionamento ed esperienza operativa uomo-macchina

L'intera forza di estensione e retrazione telescopica dell'intero sistema di scaffalature è fornita tramite manovella manuale. L'attrezzatura è dotata di un meccanismo a manovella con rapporto di trasmissione 1:60. L'operatore deve solo applicare una forza manuale convenzionale di circa 150 N per ruotare facilmente il volantino esterno. La potenza viene amplificata da un riduttore a vite senza fine e quindi trasmessa alla coppia di trasmissione a cremagliera, spingendo il cantilever ad estendersi uniformemente da 900 mm a 1.200 mm. Il profilo lungo 9 metri seguirà il cantilever per spostarsi all'interno del canale operativo. Il personale può eseguire direttamente le attività di recupero e carico del materiale utilizzando carrelli elevatori e autogru. Una volta completata l'operazione di stoccaggio e recupero del materiale, invertendo il volantino è possibile riportare il cantilever nella sua posizione originale.

La pura struttura di trasmissione meccanica funziona in modo fluido con una bassa probabilità di inceppamento. Semplici operazioni quotidiane possono consentire di padroneggiarlo. Non esistono problemi comuni come guasti al sistema di controllo elettronico o guasti al motore. L'apparecchiatura complessiva ha un tasso di guasto intrinseco estremamente basso e una soglia di manutenzione post-operativa significativamente ridotta.

Imballaggio e spedizione - Piano di trasporto per il rack di stoccaggio con profilo a manovella tipo 90

A causa delle grandi dimensioni e del peso elevato del tipo 90, sono necessari imballaggi speciali e progettazione logistica.

- Imballaggio separato:colonne montanti (ciascuna lunga circa 3,4 metri), mensole (ciascuna lunga circa 1,8 metri, 5-6 in totale), base, gruppo riduttore a manovella, cremagliera e dispositivi di fissaggio sono imballati separatamente. I cantilever sono impacchettati con cinghie di acciaio e raggruppati insieme. Ogni strato è imbottito con pannelli in schiuma per evitare urti. Tutti i componenti in acciaio vengono spruzzati con olio antiruggine e poi avvolti con film estensibile.

- Imballaggio in scatola di legno:il meccanismo a manovella, il riduttore, la minuteria sono posti in una scatola di legno multistrato non trattato con pesticidi (dimensioni 1,2×0,8×0,6 metri), con all'interno sacchetti impermeabili ed essiccanti. La scatola di legno è verniciata all'esterno con le etichette "fragile" e "verso l'alto".

- Metodo di spedizione:a livello nazionale vengono utilizzati camion con pianale da 17,5 metri. È possibile trasportare una singola unità del tipo a lato singolo, mentre il tipo a due lati richiede 2 camion o in lotti. Il peso totale della merce è di circa 2 tonnellate (compreso l'imballaggio) e il tempo di consegna logistico è di 3-7 giorni (a seconda della distanza). Viene fornito il tracciamento GPS completo.

- Ricevuta del cliente:Si prega di verificare eventuali danni alla scatola di legno ed eventuali deformazioni evidenti o ruggine sulle parti in acciaio prima di firmare per la consegna. In caso di problemi, scatta foto e contattaci entro 48 ore per il reclamo. Dopo aver disimballato, contare ogni articolo uno per uno rispetto alla lista di imballaggio e segnalare eventuali parti mancanti entro 24 ore.

Domande frequenti

Domanda 1: Il magazzino profili manuale 90 può immagazzinare profili lunghi 9,5 metri?

Risposta: Il design standard è di 9 metri. Oltre a ciò, la forza del cantilever è insufficiente. Se hai bisogno di 9,5 metri, scegli un magazzino di profili manuale personalizzato (con cantilever esteso e spessore delle pareti maggiorato).

Domanda 2: Il funzionamento manuale della macchina da 5 tonnellate sarà molto faticoso? Le lavoratrici possono gestirlo?

Risposta: La forza manuale è di circa 150 N, che equivale a sollevare un oggetto di 15 chilogrammi. Gli uomini possono gestirlo facilmente e anche le lavoratrici fisicamente in forma possono gestirlo. Se vuoi essere più efficiente puoi scegliere un rapporto di velocità 1:80 (personalizzato), riducendo la forza manuale a 110N, ma aumentando il numero di rotazioni.

Domanda 3: Perché utilizzare ingranaggi e cremagliere invece della trasmissione a catena?

Risposta: L'ingranaggio e la cremagliera hanno una maggiore capacità di carico, sono più resistenti all'usura e non presentano problemi di allentamento della catena. Il modulo ingranaggi dell'unità di stoccaggio del profilo manuale stile 90 raggiunge 8 e la cremagliera è incorporata nella parte inferiore del cantilever, fornendo una buona protezione.

Domanda 4: può essere installato all'aperto in un'area aperta?

Risposta: Sono disponibili modelli per esterni personalizzati. Modifiche principali: coperture antipioggia in acciaio inossidabile aggiunte al volantino e al riduttore, i denti degli ingranaggi e la cremagliera sono rivestiti con grasso lubrificante resistente agli agenti atmosferici e tutti i bulloni sono trattati con Dacromet. Si consiglia di costruire una semplice tettoia per prolungarne la durata.

Domanda 5: Voglio installare un motore elettrico in futuro per renderlo elettrico. È fattibile?

Risposta: Le strutture di trasmissione del tipo manuale e del tipo elettrico sono diverse (il tipo manuale utilizza un ingranaggio a vite senza fine e una ruota elicoidale, mentre il tipo elettrico richiede un motoriduttore e una frizione). La modifica è molto difficile e il costo è quasi uguale all'acquisto di una nuova macchina. Si consiglia di determinare la modalità di alimentazione prima dell'acquisto.

Domanda 6: Lo scaffale lungo 9 metri si ribalterà?

Risposta: La larghezza della base è di 1,55 metri (su un lato) e la profondità raggiunge i 9,5 metri (compreso il margine di estensione) e i bulloni di ancoraggio sono fissati al suolo. Dopo il calcolo antiribaltamento, nella condizione più sfavorevole (tutti i cantilever a pieno carico ed estesi), il fattore di sicurezza è maggiore di 1,8. Finché i bulloni di ancoraggio sono installati secondo i disegni, non vi sarà alcun rischio di ribaltamento.

Domanda 7: Gli ingranaggi possono essere sostituiti gratuitamente se si usurano durante il periodo di garanzia?

Risposta: Entro 12 mesi, in caso di forte usura dovuta al normale utilizzo (se lo spessore dei denti diminuisce di oltre il 20%), possono essere sostituiti gratuitamente. I danni causati dalla mancanza di olio o dall'ingresso di corpi estranei non sono coperti dalla garanzia. Pertanto, lubrificarli regolarmente secondo il manuale.

Domanda 8: Quanto dura il periodo di consegna?

Risposta: L'unità di stoccaggio con profilo manuale stile 90 è di dimensioni standard (non di lunghezza personalizzata). Il ciclo produttivo è di circa 20 giorni lavorativi. Se sono richiesti colori speciali o funzionalità opzionali verranno aggiunti ulteriori 5 giorni.

Domanda 9: Potete fornire servizi di esportazione all'estero?

Risposta: sì, possiamo. Abbiamo esportato in paesi come Russia, Vietnam e Indonesia. Offriamo imballaggi per l'esportazione, certificati di fumigazione e certificati di origine. Le spese di spedizione verranno quotate a parte.

Fiducia del cliente e approvazione del marchio

Wanka Technology ha costruito una solida reputazione nel settore delle scaffalature manuali per profili.

- Casi di esportazione:Nel 2023, ha esportato 6 scaffalature profilate manuali del tipo 90 a una certa società commerciale di tubi d'acciaio in Russia, per lo stoccaggio di tubi d'acciaio da 9 metri utilizzati nella regione siberiana. Il meccanismo manuale dell'apparecchiatura è rimasto fluido anche in un ambiente a -40°C.

- Clienti collaborativi (parziale):Tianjin CIMC Container (per lo stoccaggio delle travi inferiori dei container da 9 metri), Shanghai Baoye Group (magazzino temporaneo nei cantieri), Shandong Mo Long Petroleum Machinery (per lo stoccaggio dei tubi petroliferi). Il tasso di acquisti ripetuti ha superato il 65%.

- Forza di fabbrica:10.000 metri quadrati di spazio produttivo, taglio al plasma CNC, linea di saldatura robotizzata, sala di granigliatura su larga scala, linea di spruzzatura automatica. Con 200 dipendenti, di cui 15 tecnici specializzati in prodotti manuali.

- Preventivo cliente:"Il modello 90 manuale è l'attrezzatura di stoccaggio più durevole che abbiamo mai acquistato. È stata utilizzata per tre anni senza problemi. In precedenza, l'abbiamo acquistata da altre aziende a un prezzo inferiore e il cantilever si è piegato in meno di un anno." - Direttore Zhang di una certa stazione di noleggio di tubi d'acciaio a Cangzhou, provincia di Hebei.

Benvenuto per programmare una visita alla fabbrica.

Esperienza di utilizzo reale: feedback di un cliente a Chengdu, nella provincia del Sichuan

"Siamo una piccola fabbrica di lavorazione di strutture in acciaio, produciamo principalmente chiglie in acciaio leggero lunghe 9 metri. Il nostro edificio è vecchio e manca l'elettricità trifase. Non vogliamo spendere soldi per il cablaggio. Abbiamo acquistato il magazzino manuale per profili Wanka 90. All'inizio eravamo preoccupati che non sarebbe stato stabile, ma dopo averlo provato, lo abbiamo trovato molto facile da usare. Immagazziniamo e recuperiamo circa dieci volte al giorno e non ci sentiamo affatto stanchi. Inoltre, questa cosa non richiede qualsiasi manutenzione, il che è molto più conveniente di quelle elettriche. Ora l'officina è pulita e sicura e anche i clienti che vengono a trovarla lodano." — Il signor Li, direttore della fabbrica di un'azienda di strutture in acciaio a Chengdu, nella provincia del Sichuan.
