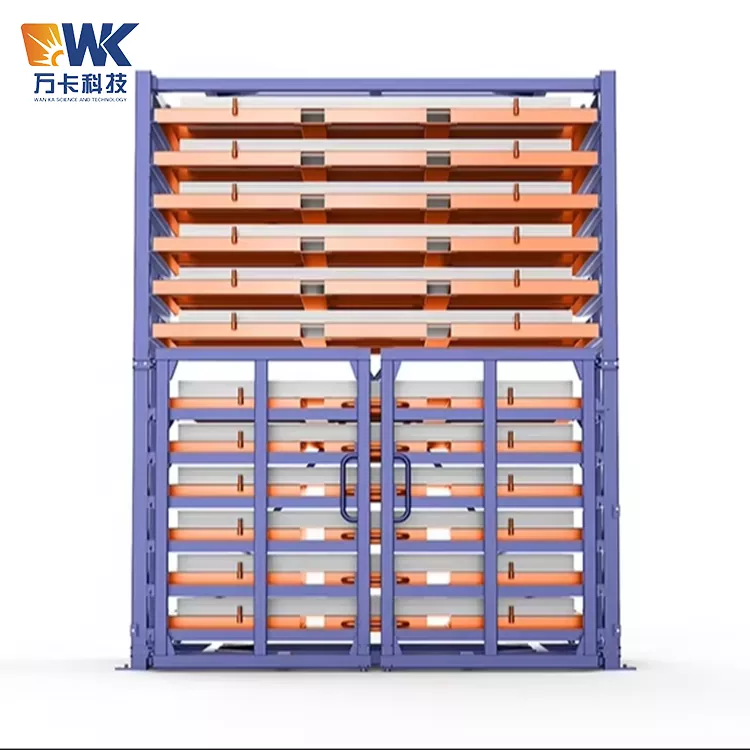

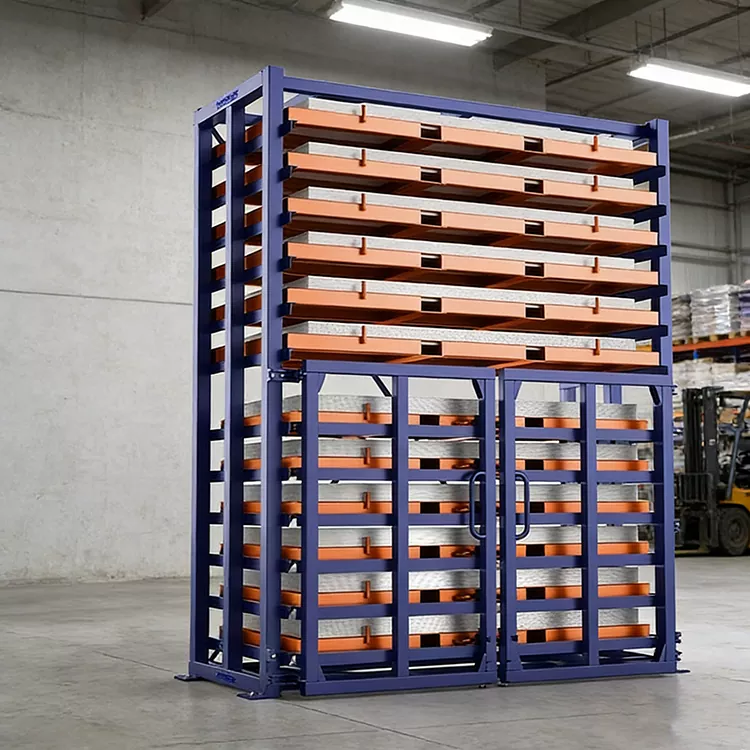

1530 Scaffale per carrello elevatore estraibile per carichi pesanti

La scaffalatura per carrello elevatore estraibile per carichi pesanti 1530 è un'attrezzatura di stoccaggio per carichi pesanti sviluppata dalla Jinan Wanka Technology Factory per lo stoccaggio di lastre di grandi dimensioni. Il 1530 nel nome del prodotto indica che la dimensione della piastra applicabile è 1500 mm per 3000 mm. Il "tipo a cassetto" significa che ogni strato del ripiano è un'unità strutturale push-pull separata. La dicitura "tipo carrello elevatore" indica che questo ripiano è specificatamente progettato per operazioni di accesso diretto da parte di carrelli elevatori.

Questo prodotto appartiene alla serie di scaffalature per fogli di carrelli elevatori a cassetto. Le sue funzioni principali coprono quattro aspetti. In primo luogo, consente lo stoccaggio verticale di materiali in fogli, convertendo l'impilamento originariamente piatto in uno stoccaggio a strati verticali, riducendo così l'occupazione del pavimento. In secondo luogo, consente l'accesso diretto con il carrello elevatore e il recupero dello stoccaggio, con il carrello elevatore che entra nel fondo del cassetto per sollevare i materiali in fogli senza la necessità di attrezzature di sollevamento o movimentazione manuale. In terzo luogo, supporta la gestione dello stoccaggio classificato, in cui materiali in fogli con specifiche e materiali diversi vengono immagazzinati separatamente in strati, facilitando il controllo rapido dell'inventario e la requisizione. In quarto luogo, supporta il funzionamento con carichi pesanti, con un singolo strato in grado di sostenere un carico di 2 tonnellate, soddisfacendo i requisiti di stoccaggio di materiali in fogli pesanti come piastre di acciaio, piastre di alluminio e piastre di acciaio inossidabile.

In termini semplici, si tratta di un'apparecchiatura specializzata progettata per aiutare le fabbriche ad affrontare problemi quali requisiti di ampio spazio, accesso lento e gestione caotica nello stoccaggio dei materiali in fogli. Questo tipo di scaffale è adatto per officine di lavorazione dei metalli, fabbriche di produzione meccanica e imprese di strutture in acciaio che hanno un grande volume di materiali in fogli da movimentare e immagazzinare.

Punti chiave di vendita

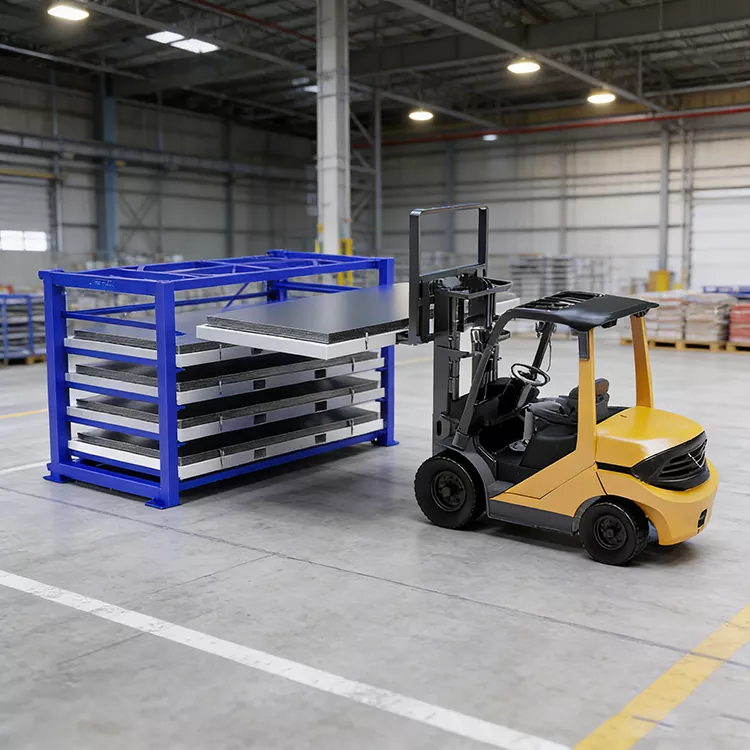

Vantaggio 1: Accesso diretto al carrello elevatore, raddoppiando l'efficienza di stoccaggio e prelievo

Lo stoccaggio tradizionale dei materiali in lastre richiede solitamente l'uso di gru, paranchi elettrici o movimentazione manuale, che richiede tempo e comporta rischi per la sicurezza. La scaffalatura tipo 1530 è dotata di un foro di accesso per il carrello elevatore riservato nella parte inferiore di ogni cassetto. Il carrello elevatore può entrare direttamente nel cassetto per sollevare e immagazzinare i materiali in fogli. Ogni operazione di stoccaggio o recupero non richiede più di un minuto, il che è più di tre volte più efficiente del metodo di sollevamento. I lavoratori possono completare tutte le operazioni senza lasciare il carrello elevatore, riducendo significativamente l'intensità del lavoro.

Vantaggio due: espansione verticale, miglioramento significativo del tasso di utilizzo dello spazio

L'altezza totale degli scaffali è di 3500 millimetri, con 10 livelli di spazio di stoccaggio. Ogni strato può essere regolato in altezza tra 50 e 200 millimetri. Con una superficie di soli 4,2 mq si raggiunge una superficie di stoccaggio equivalente di circa 42 mq. Rispetto al metodo di impilamento piatto, la capacità di stoccaggio dell'unità è aumentata di 5 volte. Per le fabbriche di piccole e medie dimensioni con spazio limitato, ciò significa che la capacità di stoccaggio può essere raddoppiata senza espandere l’edificio della fabbrica.

Vantaggio 3: Portante per carichi pesanti, con un design strutturalmente sicuro e affidabile

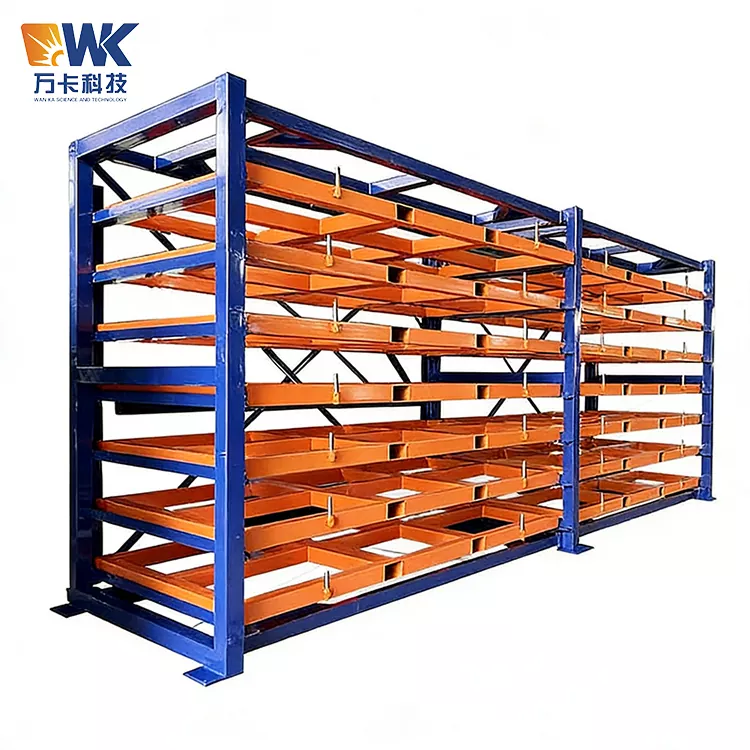

Il corpo principale della scaffalatura per carrello elevatore estraibile per carichi pesanti 1530 è realizzato in acciaio ad alta resistenza Q235B. La sezione trasversale delle colonne è stata ottimizzata attraverso l'analisi degli elementi finiti e le guide sono realizzate in acciaio laminato a freddo ispessito. Il carico nominale a strato singolo è di 2000 chilogrammi. L'intera macchina è stata sottoposta a test di stabilità a pieno carico, senza mostrare deformazioni o vibrazioni. In condizioni di utilizzo normali, la durata di conservazione può raggiungere più di 10 anni. Ogni piano del cassetto è dotato di un dispositivo limite antideragliamento per evitare che il cassetto scivoli accidentalmente fuori durante il funzionamento del carrello elevatore. La parte inferiore delle colonne è dotata di fori di fissaggio per bulloni di ancoraggio, che si collegano saldamente al terreno.

Advantage4: personalizzazione flessibile, adatta a vari scenari

La tecnologia Wanka offre personalizzazione completa. La dimensione del materiale in fogli può essere ampliata da 1500 x 3000 mm a 2000 x 4000 mm. Il numero di strati può essere aumentato fino a 12 in base all'altezza del magazzino. La capacità di carico per strato può essere aumentata a 3 o 5 tonnellate a seconda delle necessità. Il colore può essere personalizzato secondo gli standard VI aziendali. Inoltre, è possibile selezionare un sistema push-pull ausiliario elettrico per l'uso opzionale per soddisfare diverse condizioni di lavoro.

Vantaggio 5: semplice da utilizzare, non è richiesta alcuna formazione aggiuntiva

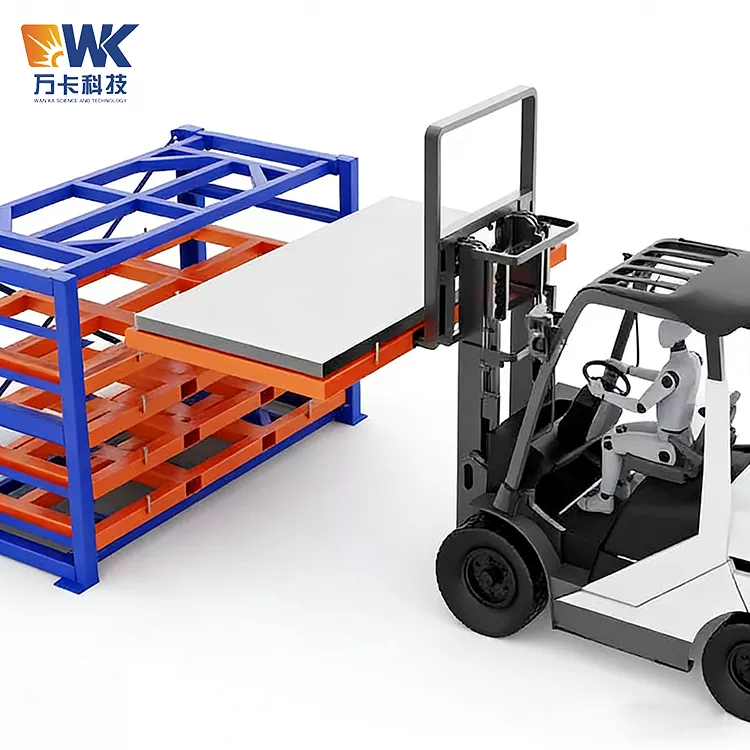

L'operatore del carrello elevatore non ha bisogno di apprendere alcuna abilità operativa speciale. Tutto quello che devono fare è allineare le forche del carrello elevatore con i fori riservati nella parte inferiore del cassetto per completare lo stoccaggio e il recupero. Il cassetto scorre agevolmente e non è necessaria alcuna potenza aggiuntiva. Gli scaffali non dipendono da fonti elettriche o aeree e possono essere utilizzati normalmente in qualsiasi momento, con costi di manutenzione estremamente bassi.

Specifiche tecniche

Dimensioni della scheda applicabile: 1500 mm x 3000 mm

Carico nominale a strato singolo: 2000 chilogrammi (2 tonnellate)

Numero totale di piani: 10 piani

Altezza disponibile dello strato di separazione: da 50 a 200 millimetri (regolabile in continuo)

Dimensioni complessive (larghezza x altezza x profondità): 3165 mm x 3500 mm x 1320 mm

Metodo di spostamento del cassetto: Tipo di carrello elevatore integrato, con il carrello elevatore che si muove verticalmente per lo stoccaggio e il recupero.

Materiale principale: acciaio Q235B

Trattamento superficiale: spruzzatura elettrostatica seguita da polimerizzazione ad alta temperatura

Colore standard: Blu RAL5015. Altri numeri di colore possono essere personalizzati.

Peso complessivo della macchina: Circa 2800 chilogrammi

Spaziatura delle colonne: progettata in base ai requisiti di carico. Lo standard è 1800 millimetri.

Altezza dal suolo: 355 millimetri

Altezza dell'ultimo piano da terra: da 3040 a 3500 millimetri circa, a seconda del numero di piani.

Nota: il colore, le dimensioni, il numero di strati e la capacità di carico dell'attrezzatura possono essere personalizzati.

Certificazione e garanzia di qualità

Wanka Technology aderisce rigorosamente al sistema di gestione della qualità ISO9001, implementando il controllo di qualità durante l'intero processo, dall'ingresso delle materie prime alla consegna del prodotto. Le misure specifiche comprendono i sei punti seguenti.

Innanzitutto, il controllo delle materie prime. Per ogni lotto di acciaio che entra nello stabilimento viene fornito un certificato del materiale. Il personale di ispezione effettua controlli casuali sulle dimensioni e sulla qualità dei materiali. Tutti i lotti che non superano l'ispezione verranno restituiti.

In secondo luogo, il controllo della qualità della saldatura. Tutti i cordoni di saldatura sono eseguiti da saldatori certificati. Dopo la saldatura viene eseguita un'ispezione visiva al 100%. I cordoni di saldatura sottoposti a sollecitazione chiave sono soggetti a ispezione con particelle magnetiche per un campionamento casuale.

In terzo luogo, il controllo della precisione dimensionale. Le dimensioni principali di ciascun ripiano sono le seguenti: la lunghezza di taglio, la posizione di perforazione e l'errore diagonale complessivo sono tutti controllati entro ±2 millimetri.

In quarto luogo, controllo del trattamento superficiale. Lo spessore del rivestimento dopo la spruzzatura elettrostatica non deve essere inferiore a 60 micrometri e deve essere sottoposto a trattamento di indurimento ad alta temperatura. Pezzi campione di ciascun lotto di prodotti vengono selezionati per il test in nebbia salina, con una durata del test non inferiore a 240 ore, per garantire la capacità di prevenzione della ruggine.

Quinto, test di carico. Prima che ogni scaffale lasci la fabbrica, viene effettuato un test di carico statico al 120% del carico nominale. Cioè, su un singolo strato viene applicato un carico di 2400 chilogrammi ed è considerato idoneo se non si verificano deformazioni permanenti dopo 24 ore.

Sesto, ispezione in fabbrica. Ogni scaffale viene fornito con un rapporto di ispezione, che include registrazioni di verifica delle dimensioni, aspetto della saldatura, spessore del rivestimento e test di carico.

Vantaggi comparativi rispetto ai concorrenti e perché sceglierci

Confronto con gli scaffali ordinari

In termini di metodi di accesso, gli scaffali ordinari utilizzano principalmente il sollevamento o la movimentazione manuale, che richiede molto tempo e richiede attrezzature ausiliarie. La nostra scaffalatura per carrello elevatore estraibile per carichi pesanti 1530 adotta il metodo di accesso diretto al carrello elevatore, consentendo al carrello elevatore di caricare e scaricare direttamente senza la necessità di sollevamento.

In termini di utilizzo dello spazio, gli scaffali ordinari sono per lo più impilabili piatti o semplici scaffali a più livelli, che occupano una vasta area e sprecano una quantità significativa di spazio verticale. Lo scaffale tipo 1530 di Wanka Technology adotta una struttura a cassetti a strati tridimensionali, risparmiando oltre il 50% dello spazio.

In termini di capacità di personalizzazione, gli scaffali ordinari di solito offrono solo specifiche fisse e non possono essere adattati a materiali non standard. La tecnologia WanKai supporta la personalizzazione completa dei parametri relativi alle dimensioni del materiale, al numero di strati, alla capacità di carico e al colore.

In termini di progettazione di sicurezza, gli scaffali ordinari non dispongono di dispositivi antiscivolo e di fissaggio della base, il che significa che esiste il rischio che i cassetti scivolino fuori o che l'intero scaffale si ribalti. La tecnologia Wanka è dotata di dispositivi limite antiscivolo e bulloni di base per il fissaggio, garantendo un livello di sicurezza più elevato.

In termini di ciclo di produzione, il periodo di consegna per i normali produttori di scaffali è generalmente compreso tra 45 e 60 giorni. Il periodo di consegna standard per Wanka Technology è di 30 giorni e il tempo di consegna per una personalizzazione approfondita non supera i 40 giorni.

In termini di servizio post-vendita, la maggior parte dei produttori di scaffali non offre servizi di installazione o fornisce solo un supporto limitato. Wanka Technology offre progettazione di schemi, misurazioni in loco, installazione e messa in servizio, formazione operativa, garanzia di un anno e fornitura di pezzi di ricambio a vita.

Perché scegliere la tecnologia Wanka

Innanzitutto, 17 anni di esperienza nel settore. Wanka Technology è stata fondata nel 2007 e si concentra su attrezzature di magazzinaggio intelligenti, servendo oltre 1.000 imprese sia a livello nazionale che internazionale.

In secondo luogo, abbiamo la nostra base produttiva. Lo stabilimento copre un'area di oltre 10.000 metri quadrati ed è uno dei maggiori produttori di attrezzature per lo stoccaggio nella regione dello Shandong.

In terzo luogo, un servizio unico. Dalla progettazione dello schema prevendita alla produzione e consegna in vendita, fino all'installazione e manutenzione postvendita, i clienti non hanno bisogno di interagire con più fornitori.

In quarto luogo, abbiamo una vasta esperienza di esportazione. I nostri prodotti sono stati esportati in paesi come Corea del Sud, Vietnam, Indonesia e Russia. Possiamo fornire imballaggi e certificazioni conformi agli standard internazionali.

In quinto luogo, la base clienti è di alta qualità. Abbiamo fornito attrezzature di stoccaggio per aziende note come China FAW, Shandong Iron and Steel e BYD Automobile e possediamo la capacità di servire clienti su larga scala.

Post-vendita e servizi

Wanka Technology fornisce servizi post-vendita per l'intero ciclo di vita delle scaffalature per carrelli elevatori a cassetti per carichi pesanti 1530. I dettagli sono i seguenti.

Servizio prevendita

I clienti possono contattare i tecnici delle vendite sia telefonicamente che online. Wanka Technology offre il seguente supporto prevendita. Forniscono informazioni sulle dimensioni del magazzino, le specifiche dei materiali in fogli, la frequenza di accesso, la progettazione dello schema libero e una planimetria e un disegno con effetti 3D basati sui risultati della misurazione. Sono disponibili preventivi gratuiti e vengono forniti un foglio di preventivo formale e una spiegazione del periodo di consegna in base ai parametri personalizzati.

Servizio di prevendita

Dopo la firma del contratto, Wanka Technology è entrata nella fase di produzione. Il ciclo produttivo dura dai 25 ai 30 giorni. Durante il processo di produzione, i clienti possono verificare lo stato di avanzamento in qualsiasi momento. Prima della spedizione, verranno fornite foto del prodotto e rapporti di ispezione per la conferma dei clienti. L'imballaggio utilizza un metodo di avvolgimento con pellicola, pellicola a bolle e rinforzo del telaio in legno per garantire la sicurezza del trasporto. Il metodo di consegna è la consegna diretta del veicolo o la consegna logistica alla fabbrica. Per le esportazioni, per l'imballaggio vengono utilizzate scatole di legno standard.

Servizio di installazione

Wanka Technology fornisce servizi di guida all'installazione remota per clienti stranieri.

Al momento della spedizione, i documenti di accompagnamento includono manuali in cinese e inglese, diagrammi e video di installazione. Dopo la consegna, i clienti contattano l'ingegnere tramite WeChat o WhatsApp per confermare il sito e gli strumenti. Il processo di installazione viene monitorato a distanza in quattro fasi: fissaggio della colonna, installazione della trave, debug della guida e test dei limiti. Dopo il completamento, vengono condotti tre test di accettazione: push-pull a vuoto, stoccaggio e recupero a pieno carico e dispositivo di sicurezza. La formazione dura circa 1 ora, compresi i punti chiave del funzionamento e le ispezioni giornaliere. Problemi complessi possono essere registrati come video di soluzione o coordinati con i fornitori di servizi locali. I clienti sono tenuti a portare i propri strumenti come trapani a percussione, righelli di livello, metri a nastro e chiavi inglesi. Questo servizio è stato applicato con successo in paesi come Corea del Sud, Vietnam, Indonesia e Russia.

Servizio post-vendita

Tutta la macchina è coperta da garanzia di 12 mesi, calcolati dalla data di installazione. Durante il periodo di garanzia, per danni non umani a componenti strutturali, binari di guida, dispositivi di limitazione, ecc., WanKai Technology fornirà riparazione o sostituzione gratuita. Dopo il periodo di garanzia, verrà fornita la fornitura di pezzi di ricambio a vita, pagando solo il costo dei materiali e le spese di trasporto. Il tempo di risposta per il servizio post-vendita è di 2 ore telefoniche nei giorni lavorativi nella provincia di Shandong ed entro 48 ore per il servizio in loco nella provincia. Per le altre regioni verrà concordato in base alla distanza.

Guida per l'utente

Wanka Technology offre il download di istruzioni di installazione in PDF e video guida all'installazione. Il contenuto video include fasi di assemblaggio degli scaffali, metodi per fissare i bulloni di ancoraggio, procedure per la regolazione delle guide dei cassetti, norme operative per l'accesso del carrello elevatore, elementi di ispezione quotidiana e suggerimenti per la manutenzione.

Domande frequenti

Domanda: Quali tipi di piastre possono essere immagazzinate nella scaffalatura per carrello elevatore estraibile per carichi pesanti 1530?

Risposta: È adatto per conservare materiali piatti duri come piastre di acciaio, piastre di acciaio inossidabile, piastre di alluminio, piastre di rame, piastre composite e piastre di legno. Finché la dimensione delle lastre è compresa tra 1500 mm e 3000 mm e non vi sono limiti di spessore, è possibile immagazzinarle tutte. Diversi tipi di piastre possono essere conservate in strati separati per evitare confusione.

Domanda: Questo tipo di ripiano può essere utilizzato con qualsiasi carrello elevatore?

Risposta: Questo ripiano è progettato specificatamente per i carrelli elevatori e deve essere utilizzato insieme ad un carrello elevatore. Se la fabbrica attualmente non dispone di un carrello elevatore, si consiglia di acquistare la serie di scaffalature elettriche a cassetti per lamiere Wankai Technology. Questa serie aziona l'entrata e l'uscita dei cassetti attraverso un sistema meccanico elettrico, eliminando la necessità di un carrello elevatore.

Domanda: è possibile regolare l'altezza del pavimento?

Risposta: sì. L'altezza di ogni strato può essere regolata in modo continuo nell'intervallo da 50 a 200 millimetri. Il cliente può impostare l'altezza di ogni strato in modo flessibile in base allo spessore delle lastre da immagazzinare. Il metodo di regolazione consiste nell'allentare i bulloni di fissaggio del binario di guida, spostare la posizione del binario di guida, quindi serrarlo nuovamente.

Domanda: Gli scaffali devono essere fissati con tasselli di ancoraggio a terra?

Risposta: Si consiglia vivamente di utilizzare bulloni di ancoraggio per il fissaggio. Anche se lo scaffale pesa circa 2,8 tonnellate, quando il carrello elevatore entra o esce dai cassetti vengono esercitate forze di impatto orizzontali. Con il fissaggio è possibile garantire la sicurezza assoluta. Wanka Technology fornisce un set completo di bulloni di ancoraggio e disegni di foratura e posizionamento.

Domanda: Quanto dura la consegna degli scaffali su misura?

Risposta: le specifiche standard vengono consegnate entro 30 giorni. Per dimensioni non standard, colori speciali o personalizzazioni approfondite con maggiore capacità di carico, il periodo di consegna è di circa 35-40 giorni. La data di consegna esatta sarà quella prevista dal contratto.

Domanda: quanto dura il periodo di garanzia? Cosa comprende la copertura della garanzia?

Risposta: Il periodo di garanzia è di 12 mesi, calcolato dalla data di installazione. La copertura della garanzia comprende componenti strutturali quali colonne, travi, guide, telai dei cassetti e dispositivi di limitazione. Non include i danni causati da uso improprio, sovraccarico, impatti esterni o modifiche non autorizzate.

Domanda: Cosa si deve fare in caso di problemi durante il periodo di garanzia?

Risposta: dopo aver chiamato la hotline del servizio post-vendita, l'ingegnere tecnico risponderà telefonicamente entro 2 ore. Per i clienti nella provincia di Shandong, l'ispezione e la riparazione in loco verranno condotte entro 48 ore. Per i clienti fuori provincia è possibile ricevere una guida video da remoto o negoziare l'orario di on-site in base alla situazione. Se viene confermato che si tratta di un problema di qualità, verrà fornita la riparazione gratuita o la sostituzione delle parti.

Domanda: Potete fornire fatture con IVA speciale?

Risposta: È possibile emettere fatture speciali con IVA al 13%.

Domanda: possiamo acquistare un set di scaffali? C'è una quantità minima d'ordine?

Risposta: Non è previsto un quantitativo minimo d'ordine. Un singolo gruppo può effettuare un ordine. Per gruppi multipli sarà previsto uno sconto sul prezzo unitario. Il tasso di sconto specifico può essere confermato contattando il responsabile delle vendite.

Domanda: gli scaffali si ribalteranno? È sicuro?

Risposta: Il fondo degli scaffali è fissato al suolo mediante tasselli di ancoraggio. Ogni cassetto è dotato di limitatore antideragliamento. Il prodotto è stato sottoposto a test di stabilità a pieno carico prima di lasciare la fabbrica. In condizioni di installazione corretta e di utilizzo normale, gli scaffali non si ribaltano e sono sicuri e affidabili.

Domanda: L'imballaggio è adatto all'esportazione via mare?

Risposta: sì, è adatto. L'esportazione utilizza scatole di legno standard per l'imballaggio, con materiali ammortizzanti all'interno per resistere alle vibrazioni e all'impilamento durante la spedizione. WanKai Technology ha completato diversi ordini di esportazione ed è in grado di fornire soluzioni di imballaggio conformi agli standard di trasporto internazionali.

Domanda: L'installazione richiede che il cliente prepari qualcosa in anticipo?

Risposta: Il cliente è tenuto a preparare preventivamente il luogo di installazione, assicurandosi che il terreno sia pianeggiante e in cemento. Per lo scarico è necessaria l'assistenza del carrello elevatore. Se sono necessari bulloni di ancoraggio, il cliente deve verificare in anticipo che non ci siano cavi o tubi sotto terra.

Domanda: È possibile utilizzare gli scaffali per riporre tubi o profilati?

Risposta: sì. Oltre ai materiali in fogli, questo ripiano può contenere anche materiali per tubi, acciaio quadrato, acciaio per canali, acciaio angolare e altri oggetti di forma lunga. Si consiglia di riporre materiali simili sullo stesso livello e di aggiungere blocchi divisori sui cassetti per evitare che rotolino.

Domanda: Come posso ottenere il preventivo?

Risposta: contattare il numero +86 131-7302-8359 o +86 159-4970-8933 (tramite WhatsApp e WeChat) e inviare un'e-mail a Quinlee@wankametal.com o Eric@wankametal.com per fornire la dimensione del foglio richiesta, i requisiti di carico a strato singolo, il numero di strati e le preferenze di colore. Il tecnico commerciale emetterà un preventivo formale entro 1 giorno lavorativo.
