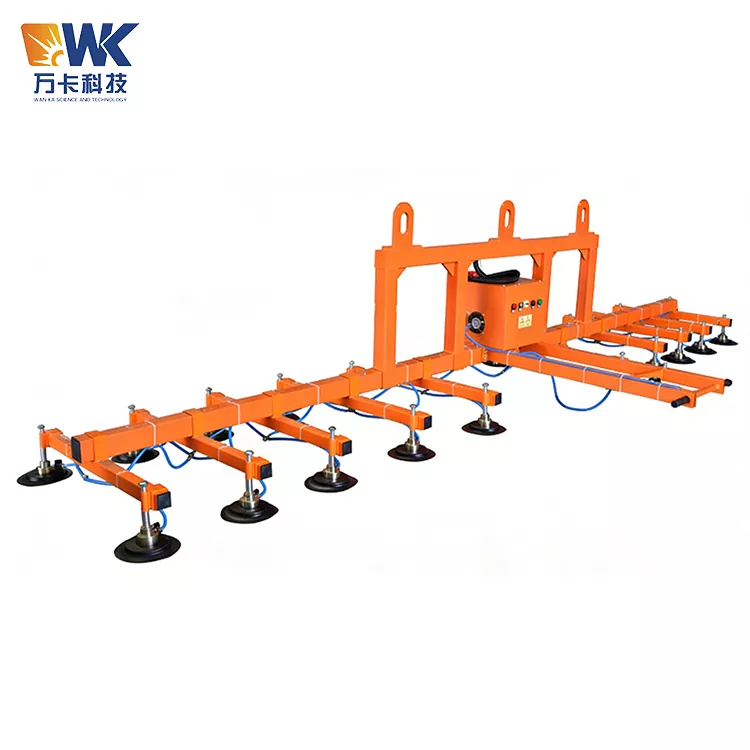

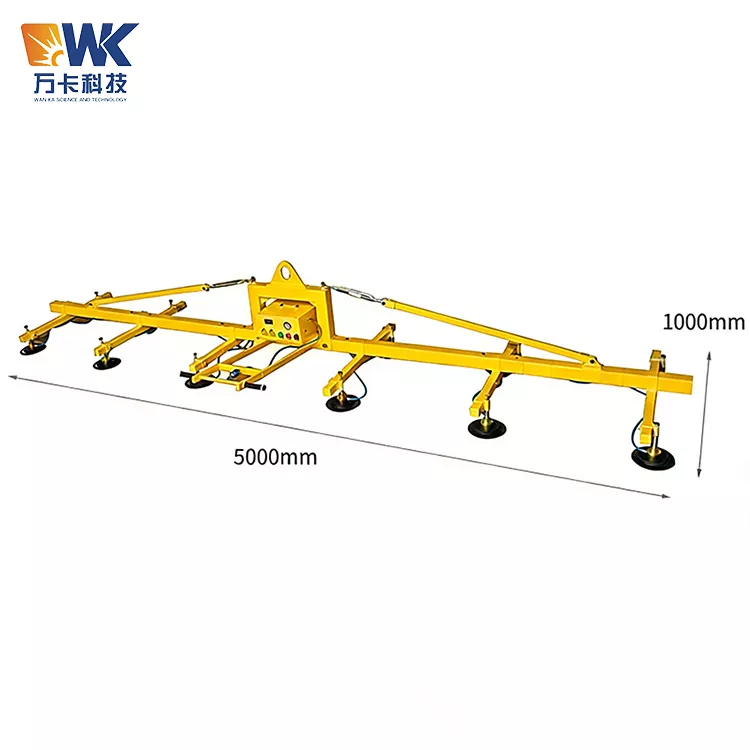

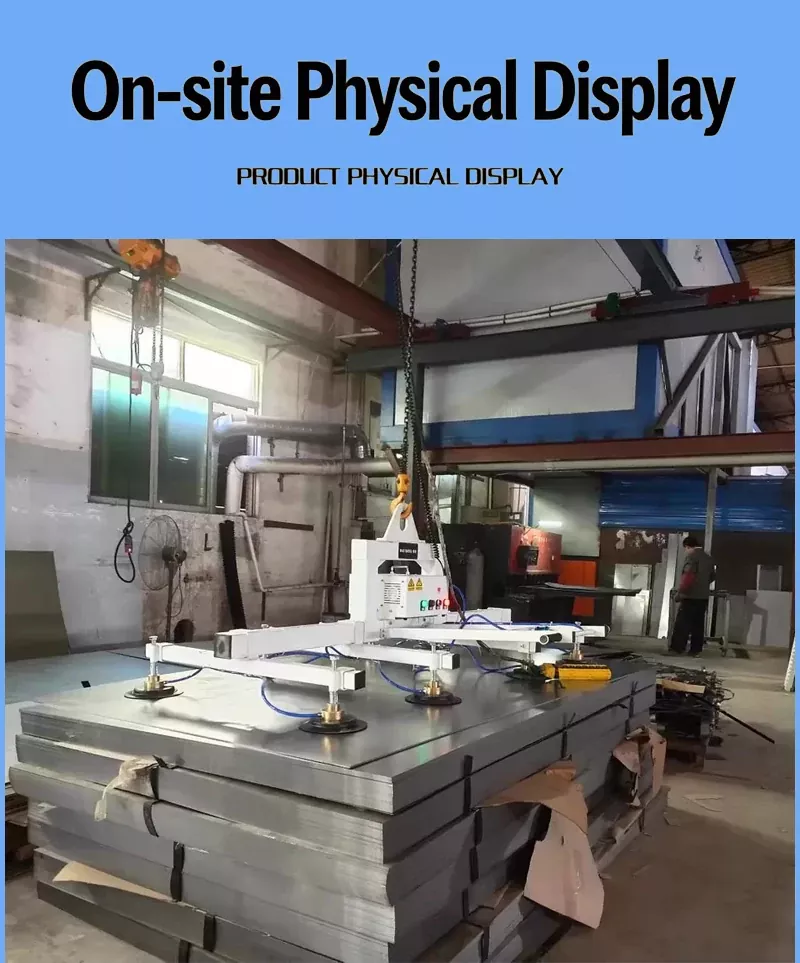

Caricatore laser a ventosa 1325

Il caricatore laser a ventosa 1325 fornito da Wanka Factory, noto anche come pinza a vuoto, ventosa a vuoto o macchina per la movimentazione a vuoto, è un dispositivo di movimentazione automatizzato basato sul principio dell'aspirazione a vuoto.

Principio di funzionamento

Utilizza una pompa per vuoto rotativa a palette priva di olio per estrarre l'aria tra la ventosa e la superficie del pezzo, creando una pressione negativa. La pressione atmosferica viene quindi utilizzata per fissare saldamente il pezzo in lavorazione. Quando il livello di vuoto raggiunge il valore impostato (tipicamente da -60 kPa a -80 kPa), il sistema mantiene automaticamente lo stato di adsorbimento. Gli operatori possono completare azioni come sollevamento, spostamento, rotazione e rilascio tramite la maniglia o il dispositivo di controllo remoto, consentendo il trasporto rapido e sicuro del materiale in fogli dalla piattaforma del materiale all'attrezzatura di lavorazione.

Scopo

Cosa può fare la macchina di sollevamento a vuoto della serie 1325? È adatto per il trasporto di vari materiali in fogli piatti, densi e non permeabili.

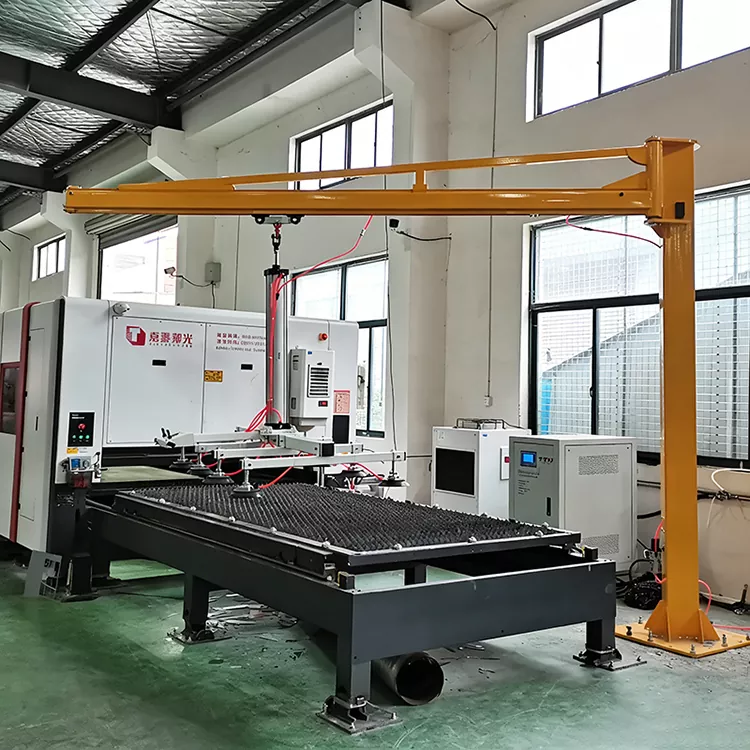

Le applicazioni tipiche includono: piastre di acciaio al carbonio, piastre di acciaio inossidabile, piastre di alluminio, piastre di rame e altre lamiere metalliche; vetro (vetro temperato, vetro stratificato, vetro per facciate continue); lastre di pietra, marmo; lastre di legno, lastre composite, lastre sandwich; così come i fogli di plastica. In scenari quali il carico e lo scarico di materiali per macchine da taglio laser, alimentazione per punzonatrici CNC e trasporto di fogli per cesoie, la macchina di sollevamento a vuoto della serie 1325 può sostituire il tradizionale sollevamento manuale delle piastre o il sollevamento con gru, consentendo il funzionamento di una sola persona e un trasporto senza danni.

Vantaggi principali e punti di forza

I principali vantaggi che la macchina di sollevamento a vuoto modello 1325 ha per distinguersi tra i numerosi prodotti simili presenti sul mercato risiedono principalmente nei seguenti sei aspetti.

1. Adattato perfettamente ai materiali in fogli di medie dimensioni.

2. Garanzia di sicurezza doppia interruzione di corrente.

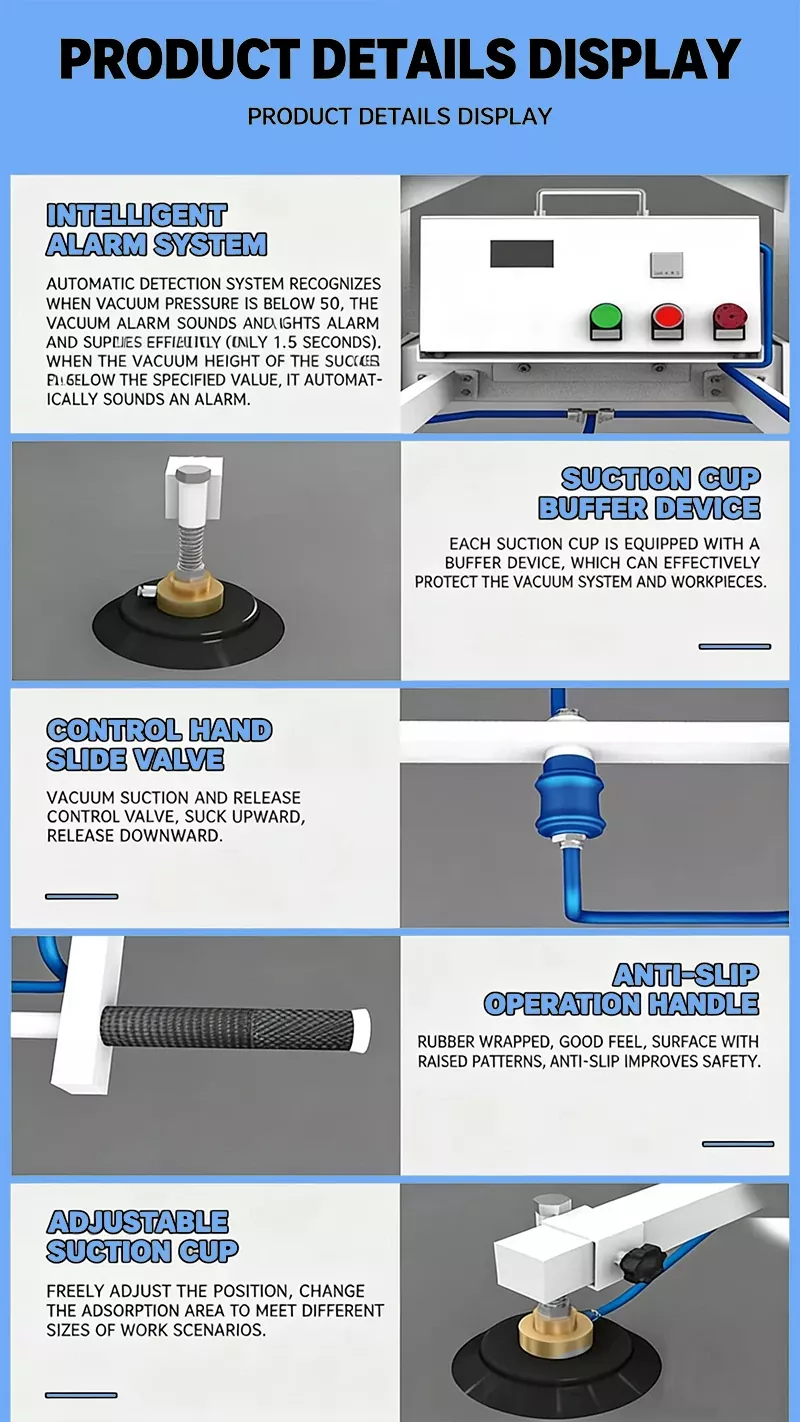

3. Allarme sonoro e luminoso per il monitoraggio in tempo reale.

4. Design a doppio buffer a molla per ventose.

5. Pompa per vuoto senza olio importata con funzionalità esente da manutenzione.

6. Design ergonomico per il funzionamento da parte di una sola persona.

Avvisi comuni sugli usi impropri

Nell'uso effettivo del caricatore laser a ventosa 1325, le seguenti operazioni errate sono le più comuni e richiedono particolare attenzione per essere evitate.

Uno scarso contatto tra la ventosa e la superficie del pezzo da lavorare porta a una mancata adesione. Questo è l'errore operativo più comune. Se la superficie del pezzo è contaminata da olio, polvere, umidità o ruggine, l'effetto di tenuta del labbro della ventosa verrà danneggiato, con conseguente incapacità di stabilire o diminuzione continua del vuoto. Prima dell'uso è essenziale pulire la ventosa e la superficie del pezzo con un panno pulito. Inoltre, la ventosa deve essere perfettamente allineata e aderire perpendicolarmente alla superficie del pezzo: qualsiasi adesione obliqua causerà una scarsa tenuta e una perdita di forza di aspirazione.

Sovraccaricare l'utilizzo equivale a considerare la sicurezza come uno scherzo. Ogni macchina di sollevamento con aspirazione a vuoto di tipo 1325 ha una capacità di carico nominale chiaramente definita (la configurazione standard è solitamente da 400 kg a 500 kg). L'utilizzo in sovraccarico è uno degli errori operativi più pericolosi. Sebbene l'apparecchiatura sia dotata di un vacuostato per prevenire l'avvio da sovraccarico, gli operatori non devono fare affidamento sul dispositivo di protezione ma devono utilizzarlo rigorosamente entro l'intervallo di carico nominale. Il fattore di sicurezza non dovrebbe essere inferiore a 2 volte: se il carico nominale è di 400 kg, la forza di assorbimento effettiva progettata dovrebbe essere superiore a 800 kg. Ciò non consente sovraccarichi, ma piuttosto lascia un margine di sicurezza per situazioni impreviste.

Ignorando il test della funzione di protezione dallo spegnimento. Alcuni utenti non hanno mai condotto test efficaci della funzione di protezione dallo spegnimento durante l'accettazione dell'apparecchiatura o l'uso quotidiano. L'approccio corretto è: interrompere direttamente l'alimentazione quando l'attrezzatura è a pieno carico e osservare il tempo necessario al pezzo in lavorazione per rimanere assorbito: se il tempo di caduta è inferiore a 5 minuti, indica che potrebbe esserci un problema con la funzione di protezione dallo spegnimento. Questo test dovrebbe essere eseguito ogni volta durante la regolare manutenzione.

L'errato senso di installazione del filtro ha causato frequenti intasamenti. Il filtro deve essere installato verticalmente verso l'alto. Se installato verticalmente, polvere e particelle si depositeranno sul fondo sotto la forza di gravità. Aprendo il coperchio inferiore è possibile pulirli. Se installato orizzontalmente, la polvere non può depositarsi e inquinerà continuamente l'elemento filtrante, causandone l'intasamento prematuro e richiedendo frequenti sostituzioni. Quando si ispeziona l'apparecchiatura per l'accettazione, assicurarsi di controllare la direzione di installazione del filtro.

Ignorare la protezione della pompa per vuoto può ridurne la durata. Quando la macchina di sollevamento con aspirazione a vuoto tipo 1325 viene utilizzata per assorbire oggetti non permeabili come piastre di acciaio e vetro, la pompa a vuoto continua a funzionare fino a raggiungere il livello di vuoto massimo, quindi il flusso d'aria si arresta. Ciò può causare il surriscaldamento della testa della pompa. Le normali apparecchiature dovrebbero essere dotate di una valvola di protezione della pompa per vuoto (valvola di sfiato), che si apre automaticamente quando il vuoto raggiunge il suo valore massimo, introducendo aria fredda per raffreddare la testa della pompa. Se l'apparecchiatura non dispone di questa valvola di protezione, la durata della pompa a vuoto potrebbe ridursi dai normali dieci anni o più a circa due anni. Al momento dell'acquisto della macchina di sollevamento a vuoto tipo 1325 è necessario confermare tale configurazione con il fornitore.

La ventosa in gomma entra in contatto con sostanze corrosive. La ventosa in gomma non deve entrare in contatto con acidi, alcali, macchie d'olio o oggetti appuntiti. Queste sostanze accelereranno l'invecchiamento e la rottura della gomma, portando a un calo delle prestazioni di tenuta. Durante lo stoccaggio, la macchina di sollevamento con aspirazione a vuoto tipo 1325 deve essere collocata in un ambiente asciutto e pulito ed evitare la luce solare diretta.

Metodo di imballaggio

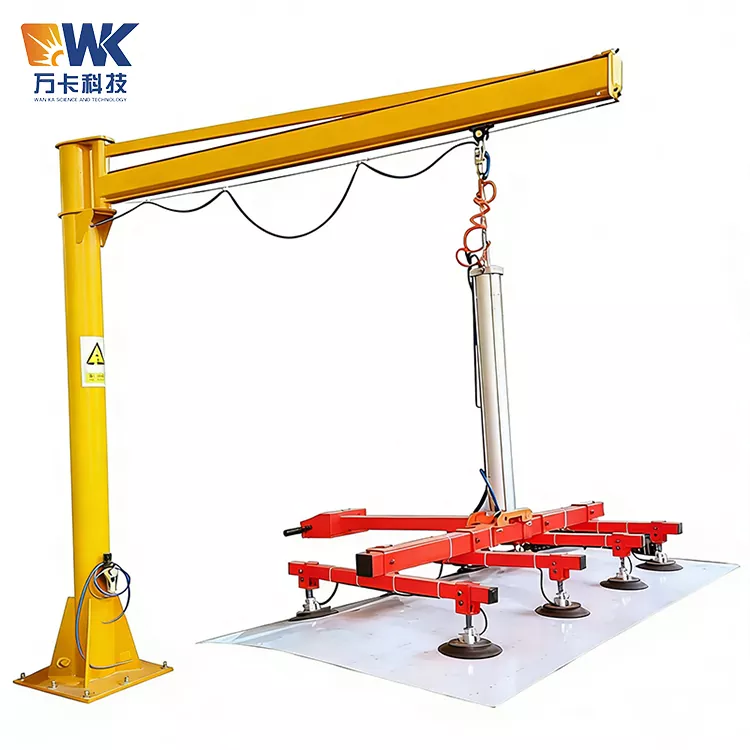

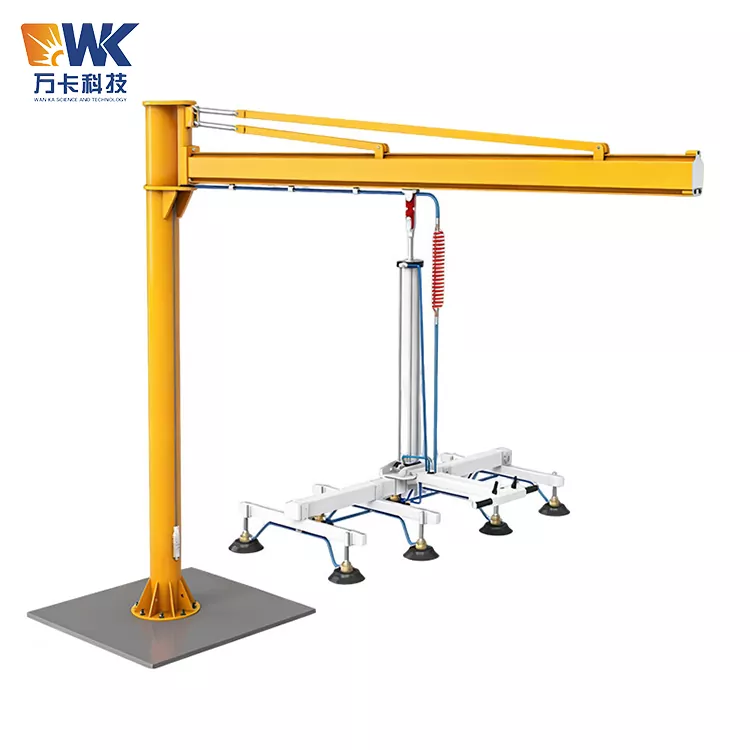

Il caricatore laser a ventosa 1325 adotta uno schema di imballaggio di smontaggio modulare. Prima di lasciare la fabbrica, l'attrezzatura viene smontata nei seguenti componenti principali: gruppo trave principale, gruppo traversa (comprese ventose), unità pompa a vuoto, sistema di controllo (compresa scatola di controllo elettrica e maniglia), gruppo cantilever e rotazione, tubazioni di collegamento e pacchetto accessori. Ogni componente è confezionato in modo indipendente:

Le travi principali, le traverse e gli altri componenti strutturali in acciaio di grandi dimensioni sono fissi e imballati con un telaio in acciaio: il fondo è un vassoio in acciaio, i quattro lati sono rinforzati con acciaio angolare e l'esterno è rivestito con pellicola di plastica impermeabile e tessuto, adatto per l'impilamento e lo stoccaggio all'aperto. I componenti della ventosa sono confezionati con imbottitura in cotone perlato + scatole di cartone, ogni ventosa è avvolta separatamente per evitare deformazioni durante il trasporto. L'unità della pompa a vuoto è imballata in una scatola di legno: l'interno è completamente imbottito con schiuma e cotone perlato, e l'esterno della scatola di legno è contrassegnato con etichette di trasporto comuni a livello internazionale come "verso l'alto", "resistente all'umidità" e "fragile". Il sistema di controllo e i componenti di precisione sono imballati con sacchetti antistatici + cotone perlato + scatole di cartone. La confezione dei tubi di collegamento e degli accessori è sigillata con sacchetti di plastica + scatole di cartone.

Tutti i materiali di imballaggio sono conformi agli standard di spedizione marittima internazionale e possiedono funzioni di resistenza all'umidità, agli urti e alla ruggine. L'imballaggio della scatola di legno utilizza compensato non trattato con pesticidi, che soddisfa lo standard fitosanitario internazionale ISPM 15 e può essere esportato direttamente senza ulteriore trattamento di controllo dei parassiti.

Processo di spedizione

Dopo la conferma dell'ordine, il ciclo produttivo dura solitamente dai 7 ai 15 giorni lavorativi (a seconda della configurazione e della quantità dell'ordine). Dopo che l'apparecchiatura è stata tolta dalla linea di produzione, viene condotto un test funzionale completo - tra cui test del vuoto, test di assorbimento a pieno carico, test di protezione dallo spegnimento e test di allarme acustico e luminoso - e può entrare nella fase di imballaggio solo dopo aver superato il test. Una volta completato l'imballaggio, l'attrezzatura viene inviata dalla fabbrica al porto designato (solitamente il porto di Shanghai o il porto di Qingdao). Il tempo di spedizione via mare dipende dalla destinazione: circa 7-15 giorni per il Sud-Est asiatico, circa 25-35 giorni per l'Europa, circa 20-30 giorni per il Nord America e circa 15-25 giorni per il Medio Oriente.

Documenti di spedizione

Per ciascun paranco a vuoto modello 1325, con la spedizione vengono forniti i seguenti documenti: Manuale utente dell'apparecchiatura (in inglese), Lista di imballaggio, Certificato di qualità del prodotto, Certificazione CE (se applicabile), Scheda di garanzia di fabbrica originale per la pompa a vuoto, Guida di installazione e messa in servizio. Tutti i documenti sono sigillati in buste impermeabili e collocati in una posizione ben visibile all'interno della scatola di legno.

Ispezione della consegna

Dopo che il cliente ha ricevuto il nostro caricatore laser a ventosa 1325, si consiglia di seguire i seguenti passaggi di ispezione prima di firmare per la consegna: controllare se l'imballaggio esterno è danneggiato, deformato o presenta macchie d'acqua; Dopo aver aperto la scatola, contare il numero di ciascun componente rispetto alla bolla di accompagnamento; Controllare se le ventose sono deformate o danneggiate; Controllare se la pompa per vuoto e la scatola di controllo elettrica hanno subito danni durante il trasporto. Se si riscontrano problemi, annotarli sul modulo di ricevuta e contattare immediatamente il fornitore.

Installazione e messa in servizio

L'installazione in cantiere della macchina di sollevamento a vuoto tipo 1325 richiede solitamente dalle 4 alle 6 ore, compreso l'assemblaggio meccanico, il collegamento elettrico e la messa in servizio dell'impianto. I requisiti di alimentazione per l'apparecchiatura sono 380 V CA ± 15%, 50 Hz ± 1 Hz, sistema trifase a tre fili. Dopo l'installazione, è necessario eseguire un test di assorbimento a pieno carico e un test di protezione dallo spegnimento prima di poterlo utilizzare. Alcuni fornitori offrono servizi di installazione con guida video remota oppure possono inviare tecnici per l'installazione in loco (il costo non è incluso).
